使用 Paraview

Paraview 是一个由 Kitware 开发的开源可视化工具。它提供了一个直观且功能丰富的工具用于可视化模拟数据。Kitware 提供了可以 在这里下载 的预编译二进制文件。Paraview 5.10.1 是当前推荐的版本。

可视化嵌入边界

如果在输入文件中设置了 mfix.write_eb_surface = true ，求解器将以并行 VTP 文件名为 eb.pvtp 保存嵌入边界。要打开 eb.pvtp 文件，按下打开按钮，浏览到模拟目录，选择 eb.pvtp 文件，然后按 OK 。 eb.pvtp 将会显示在 Pipeline Browser 中。确保在 Pipeline Browser 中选择了 eb.pvtp ，然后在属性选项卡上按 Apply 。嵌入边界现在将在 3D 查看器中可见。可以在属性选项卡上更改嵌入边界的颜色和不透明度。

可视化粒子

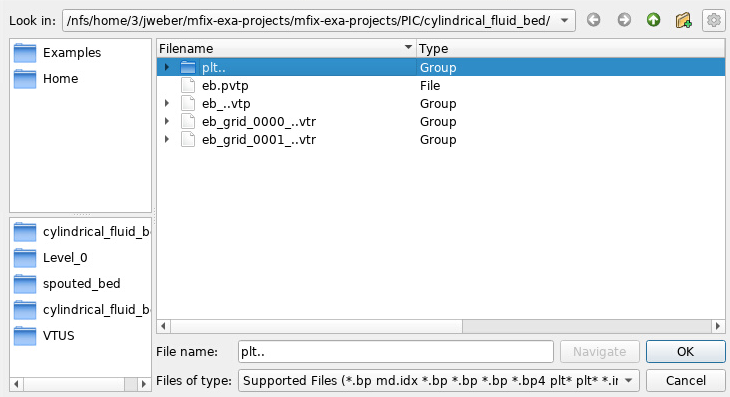

如果设置了写频率选项之一（ mfix.plot_int 、 mfix.plot_per_exact 或 mfix.plot_per_approx ），求解器将写入前缀为输入文件中指定的前缀（ mfix.plot_file = 'plt' ）的目录中的绘图文件。要在 Paraview 中可视化这些粒子，按下打开按钮。在文件对话框中，浏览到模拟目录并选择与指定前缀对应的目录组。在此示例中，目录组显示为 plt... 。如果仅写入了一个绘图目录，选择 plt##### 目录。按 OK 。

将弹出一个对话框询问使用哪个读取器。选择 AMReX/BoxLib Particles Reader 并按 OK 。

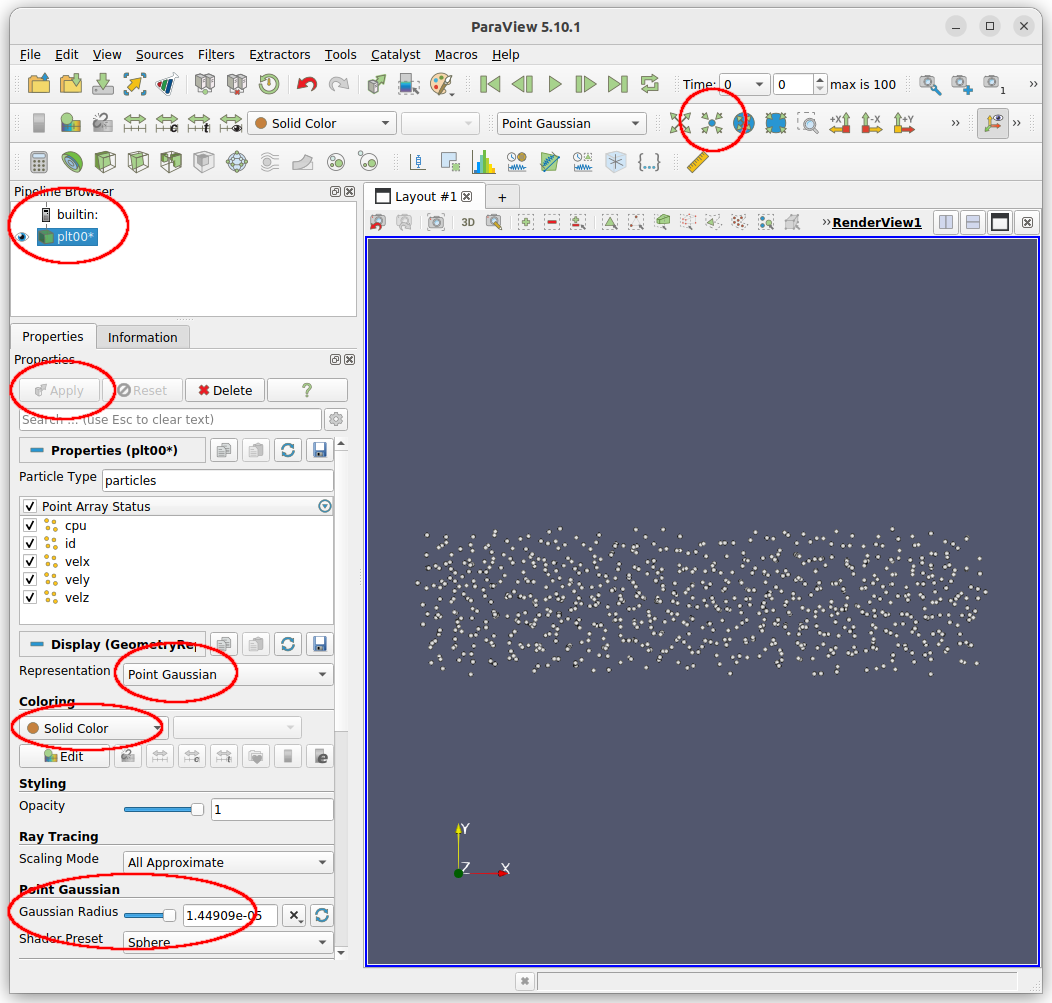

在属性选项卡上按 Apply 以读取文件。要实际看到粒子，将 Representation 从默认的 Surface 更改为 Point Gaussian 。粒子现在应该在 3D 视图中可见。

在属性选项卡上，可以通过移动滑块或编辑 Gaussian Radius 字段中的值来更改粒子的半径。通过在下拉菜单中选择变量，粒子可以被不同的变量上色。此外，如果打开了一组绘图文件，可以通过按播放按钮“播放”模拟。

可视化单元格

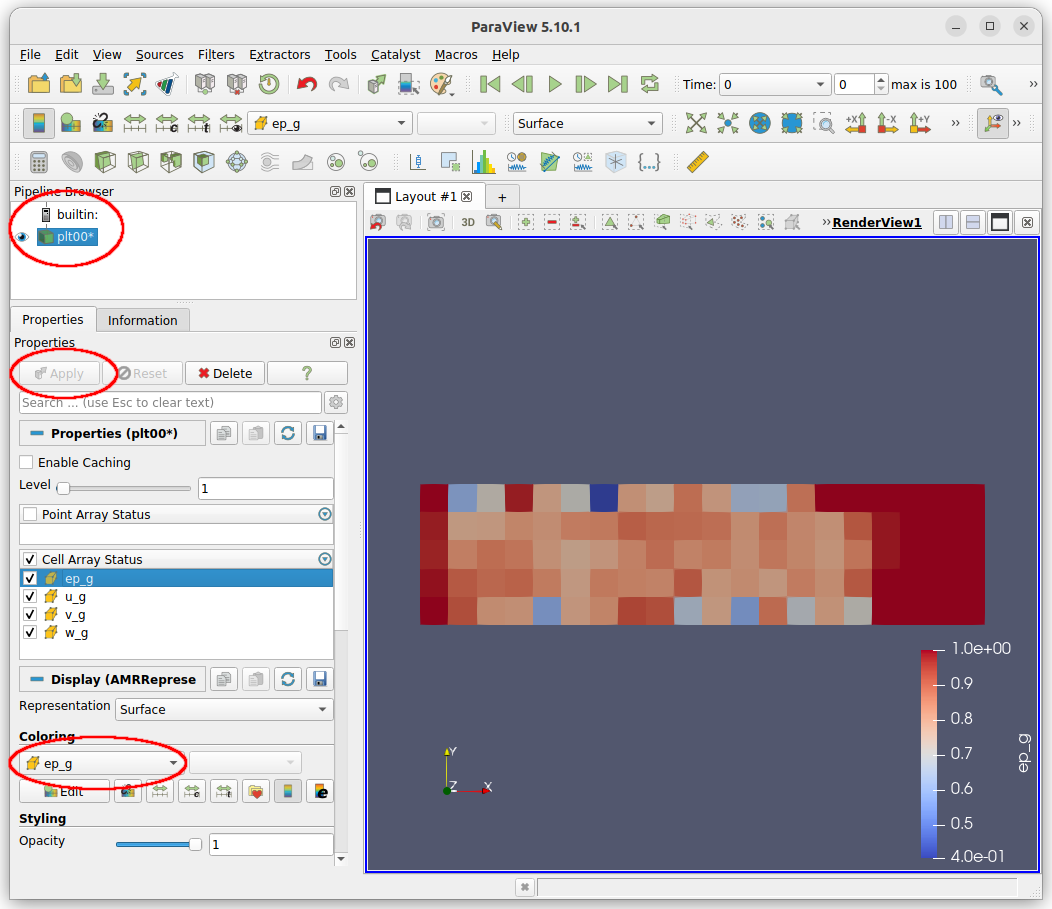

遵循可视化粒子的方法，可以可视化单元格。主要区别是在显示询问使用哪个读取器的对话框时，选择 AMReX/BoxLib Grid Reader 并按 OK 。在属性选项卡上，选择要读取的变量（确保选择 ep_g ，我们稍后将使用它）并选择应用。在着色部分选择 ep_g 以按此值为单元格上色。

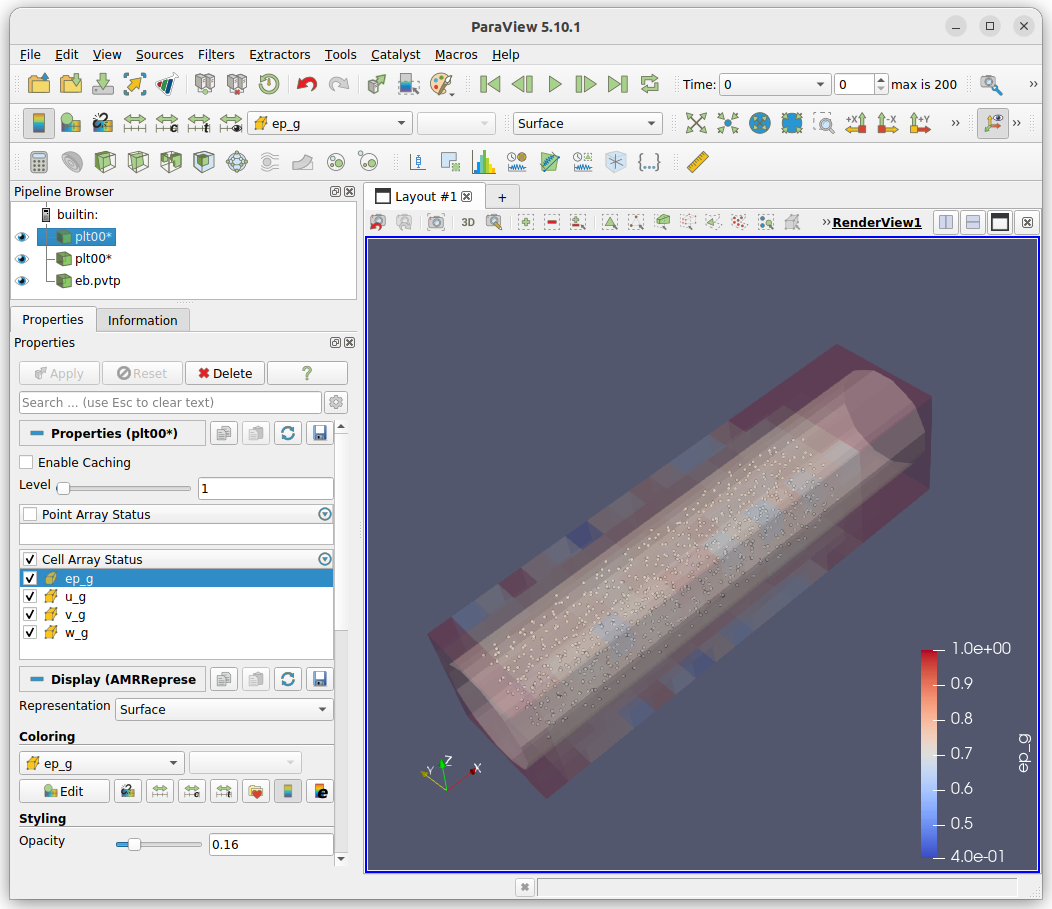

您可以同时打开嵌入边界、粒子和流体数据，并更改嵌入边界和流体数据的不透明度，以同时可视化所有数据。
